CAD图纸导入iSeez

date：2018-07-14

芝麻智能秉承简化画面设计的理念，开发出CAD导入功能，此功能可直接将已设计好的CAD图纸通过简单的操作步骤直接转化为iSee画面，转化方式不是简单的导入，而是通过脚本来画图，用户可对线条修改等。大量节约了用户在设计画面上的时间花费。我们将会继续在“强大功能，简便操作”上不断前进。

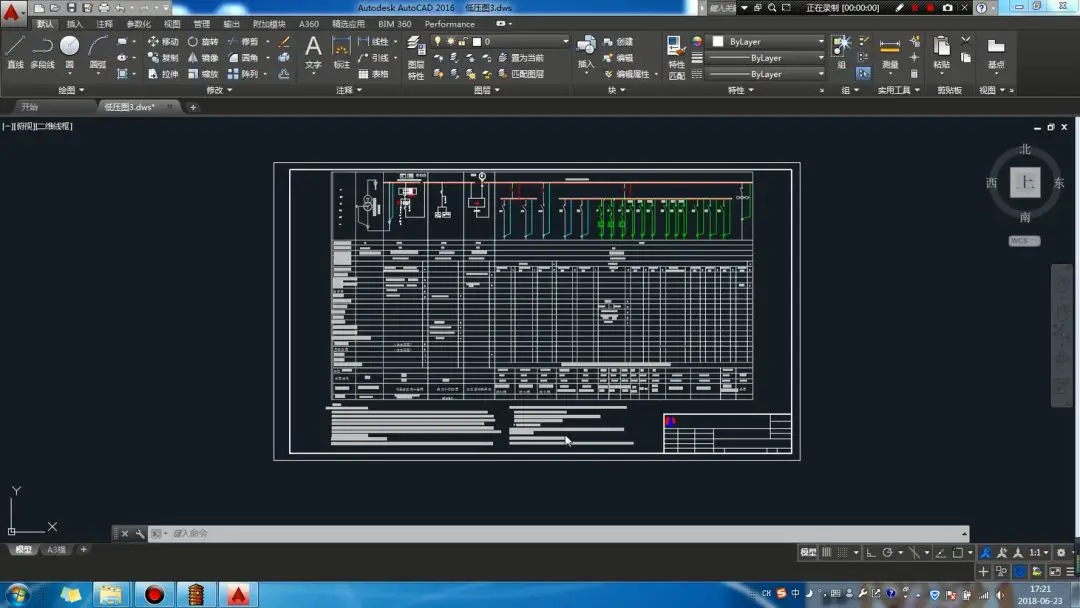

打开Auto CAD软件，软件打开之后是否有没有打开CAD图纸并没有影响，因为图纸的导入不是根据CAD软件打开的图纸，而是图纸放置的文件位置，下方将会讲解，请继续往下看。

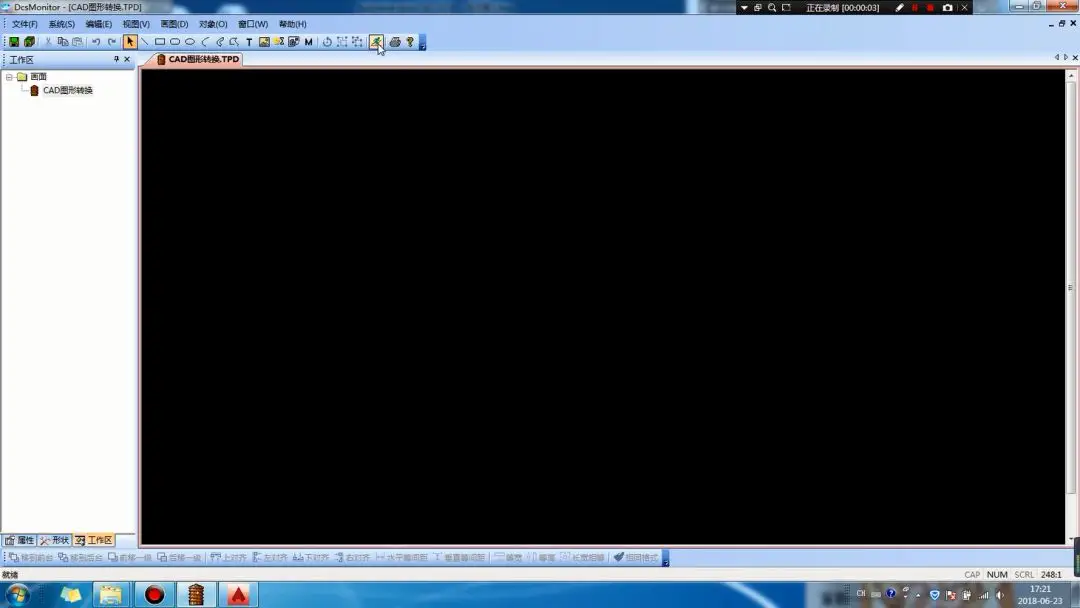

将具有CAD导入功能的iSee画面放置在Pic目录下，打开该画面后在画面上显示如上图所示，之后点击运行。

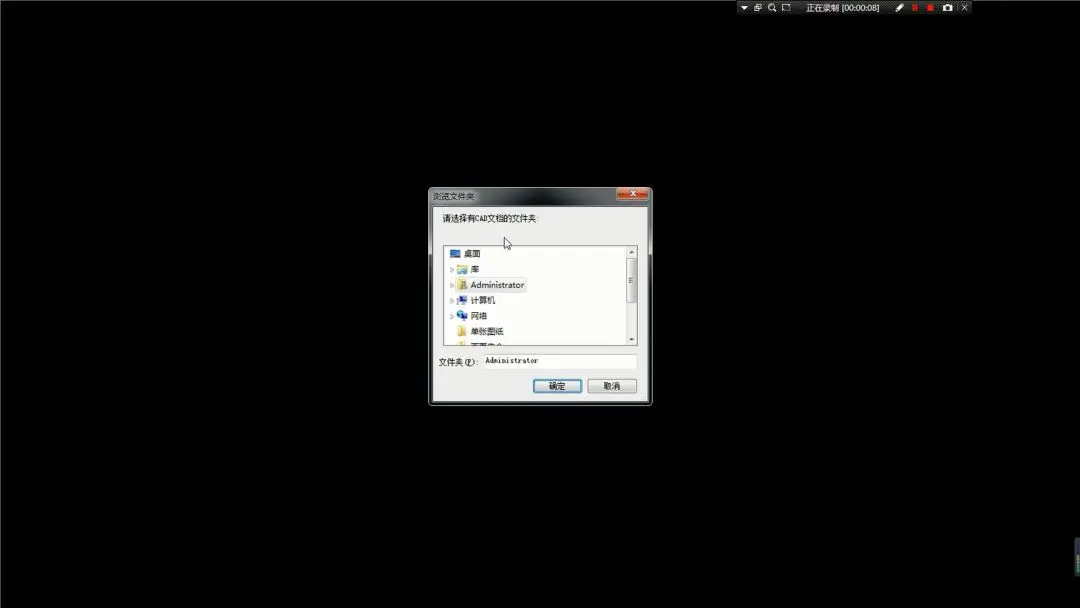

进入运行模式后，按住键盘上的Ctrl+L然后选择CAD图纸存放的文件夹，注意文件夹里的图纸会全部转换，因此将需要转换的图纸放入该文件夹即可。

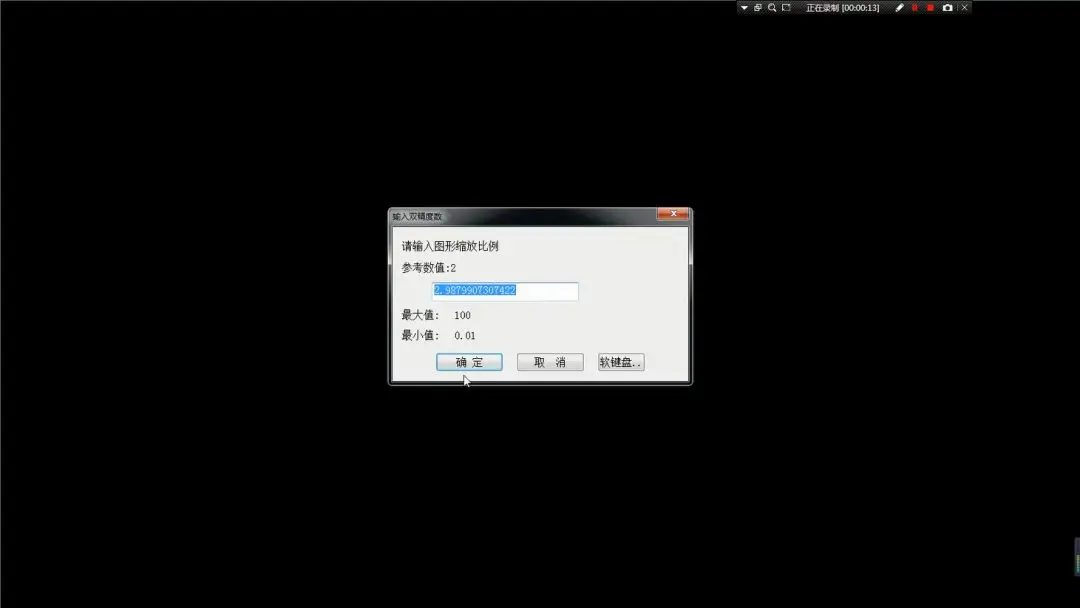

在此处输入图形的缩放比例，可对图纸进行缩放，若是默认则是原本的CAD图纸的比例。

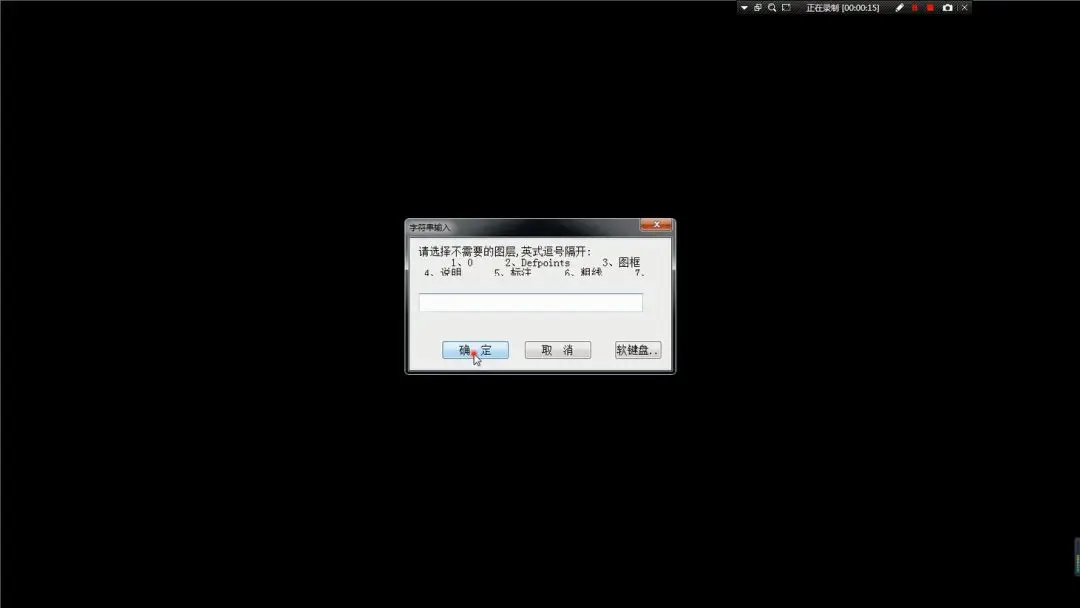

由于CAD图纸分为多个图层，但是某些图层又不需要，则在此处可选择不需要进行导入的图层，则该图层不会进行转化。

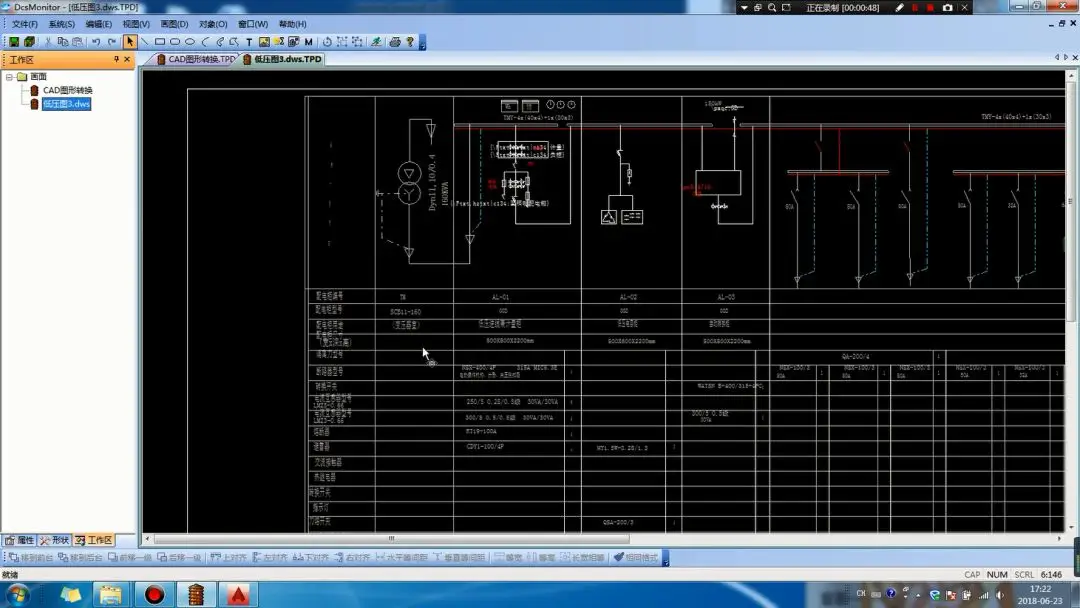

图纸转化完成后，在左侧工作区右击刷新，可看到已经转化完成的画面。
