智能升降柱屏障控制系统方案

date：2022-06-14

一、自动升降柱概述

1、自动升降柱的简介及发展

自动升降柱又称升降地桩、升降路桩、隔离桩等。最初始于国外，被称为“bollard”，原意是形容一种短小垂直的柱子，港口大型船只停泊时经常可以看到它们，但在当时并不叫“升降柱”，而是叫“街头护柱”。街头护柱始于17世纪，形状像倒置的大炮，作为边界设定和城市标志使用，自此以后越来越多地出现在我们的日常生活中。如今的升降柱不仅可以在通道管制领域实现警示和强制管制作用，同时还可以美化环境，提升周围的环境质量。升降柱的作用多种多样，有的是警示、隔离车辆此处不可停靠；有的是阻止车辆强行冲闯；有的是分流车行道和人行道；有的是用来提示前行方向……

2、自动升降柱的应用价值

自动升降柱的市场应用根据市场需求可分为城市美观、通道管制和反恐阻截三种，针对不同的需求特性，产品与具体的终端相结合，更具合理性与实用性。

1）.城市美观

城市美观的基础是城市建设的布局和人们道德水平的提高，以往出入口用来阻挡车辆的石墩都是固定不可移动的，体积又大，占地面积广，常常会阻挡车辆的同时也阻碍了行人的通行，造成人车混乱。自动升降护柱的出现与应用则更基于人性化、安全性和城市美观布局的综合考虑。如果在城市中安装防撞自动升降柱，便可以通过升降来控制柱体，可以有效地管制相关区域的交通，阻挡进出相关区域的车辆，还可以在下降时空出大片区域供行人来往。这样就轻松解决了人车分离的安全问题。自动升降柱除了可以做到人车分流，还可以起到交通管理的作用，自动护柱可作为城市建设的配套附件，除自身的区域界定、通道管制和阻截等功能外，更在无形中增添了城市建设的美观，成为城市中一道亮丽的风景线。

2）.通道管制

作为城市建设的重要组成部分，全自动升降柱的应用对于城市的通道管制有着十分重要的作用，不但可以有效地控制车辆的行进方向、路线，同时对各出入口的通行也起到了管理与管制作用，大大减少了人力投入成本，保障了社会公共安全的稳定性。科学化、模块化的升降柱在城市交通中的运用使得通道管制体系更加规范和有效。

3）.反恐阻截

电动液压升降柱能有效解决反恐问题，高安全性反恐升降柱在面对突发事件如恐怖袭击和日常的高安全管制方面能起到良好的作用，特别是对于政府、核电站、军队、机场、监狱、油库等国家级高安全场所，高安全性反恐升降柱能对重点场所重点区域的强制性破坏力实施有效管理与阻截，使财产损失和人身安全降低到最低限度。另外校园门口安装液压升降柱的必要性！2017年以来教育部与公安部联合下发的关于加强中小学幼儿园安全风险防控体系建设的意见，通过政策性的文件明确要求校园安装升降柱等反恐防爆设备。

升降柱作为出入口通道管制物防系统中的新兴产品，凭借特有的核心价值和市场需求，正以一种不可抗拒的势头迅速发展，广泛应用到军队、机场、金融场所、院校、油库、地产、景区等场所。

3、自动升降柱监控系统

自动升降柱作为出入口通道管制物防系统，对其实现自动化监控、远程监控有着重要的意义，智能升降柱屏障控制系统的安装可以提高安全和安全管理水平，控制和管理需要根据各种物体及其访问级别控制的各类入口和出口的进出，并设置为每所学校进行安全监控。在大门等重要部位设置监控室，在保安值班室设置一键式控制装置，监控室设置集中监控软件实现对升降柱的全生命周期监控，实现远程控制，在紧急情况下，还可通过与安全部门的联动进行控制。具有警报功能。在保证车辆正常通行的同时，又可以避免非正常车辆强行碰撞进入学校。保障学生人身安全、校园财产安全，提高校园安全水平。

二、系统配置

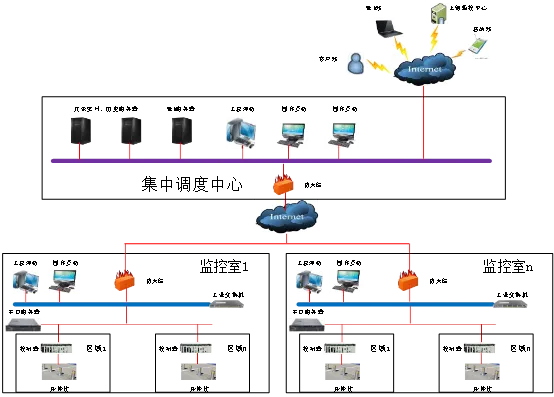

1、网络拓扑图

各区域升降柱通过传统IO

2、系统机构

结合升降柱分散独立、无法进行远程集中监控和诊断的问题，系统采用分布式架构，系统支持分级管理、支持多管理中心；便于项目的多阶段、分期建设；支持无限客户端及服务器接入。平台系统采用分布式结构，通信与应用分离的框架，支持应用服务集群，各类应用的主服务器管理下属的多台子服务器，子服务器根据用户量及设备量可进行大模范扩展；

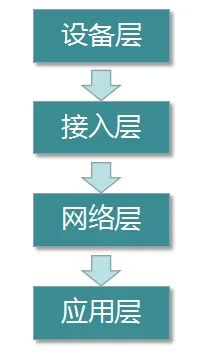

系统框架设计采用四层结构进行平台架构设计：

设备层：主要为现场升降柱实际设备，升降柱能否稳定、正常、安全的工作、运行、得到有效的利用是至关重要的，监控平台对其进行有效管理，以达到设备使用效率最高，使用合理、运行稳定。

接入层：主要是为前端设备接入提供设备的对接接口，其主要接入类型不局限于具体类型设备；主要为升降柱控制器，通过传统IO信号接入升降柱监控信号，同时与监控平台实时通信，接收上级监控软件相关监控信号，负责所有设备与平台的通信，在整个平台框架中处于核心位置，其传输速率及稳定性起着至关重要的作用，所有的前端设备及平台数据收集、下发、控制必须通过该层进行数据交换，所有在平台框架设计时考虑到网络传输层的特殊性，设备接入后通过物联网进行所有设备的采集任务，通信网络负责承上启下的作用，在控制及数据存储中执行平台所收集及下发的相关数据指令到相关设备，实现对升降柱的单体升降控制、成组升降控制。

网络层：主要是负责所有设备与平台的通信，在整个平台框架中处于核心位置，其传输速率及稳定性起着至关重要的作用，所有的前端设备及平台数据收集、下发、控制必须通过该层进行数据交换，所有在平台框架设计时考虑到网络传输层的特殊性，特采用三网组合方式进行设计，即分散+组合的方式进行规划设计，即设备接入后通过物联网进行所有设备的采集任务，通信网络负责承上启下的作用，在控制及数据存储中执行平台所收集及下发的相关数据指令到相关设备。

应用层：这一层为监控系统的大脑，主要实现升降柱控制器与监控站之间的通信。与监控室部署监控计算机与监控软件，实现监控室对整个区域内的所有升降柱进行监控，实时监视升降柱的状态，对其实现相关控制（单个升降柱控制，分组控制，成组控制等），负责整个系统控制方案的产生、判断、下发，具体执行数据的登陆、汇总、存档、报表生成、信息显示等功能。

信息层：若要实现数据的远程监控，可以采用云服务方式实现，该部分由WEB客户端、手机客户端、远程访问服务器等组成。实现不同管理人员对升降柱系统相关内容的远程和选择性访问和管理,并且能保证调度层系统的安全性。以及实现与公安或第三方软件的数据交互。

三、系统功能介绍

系统总体框架式结构设计以“物联网技术为骨架，以云计算技术为核心”，系统可实现对升降柱的多层次监控，具备以下功能：

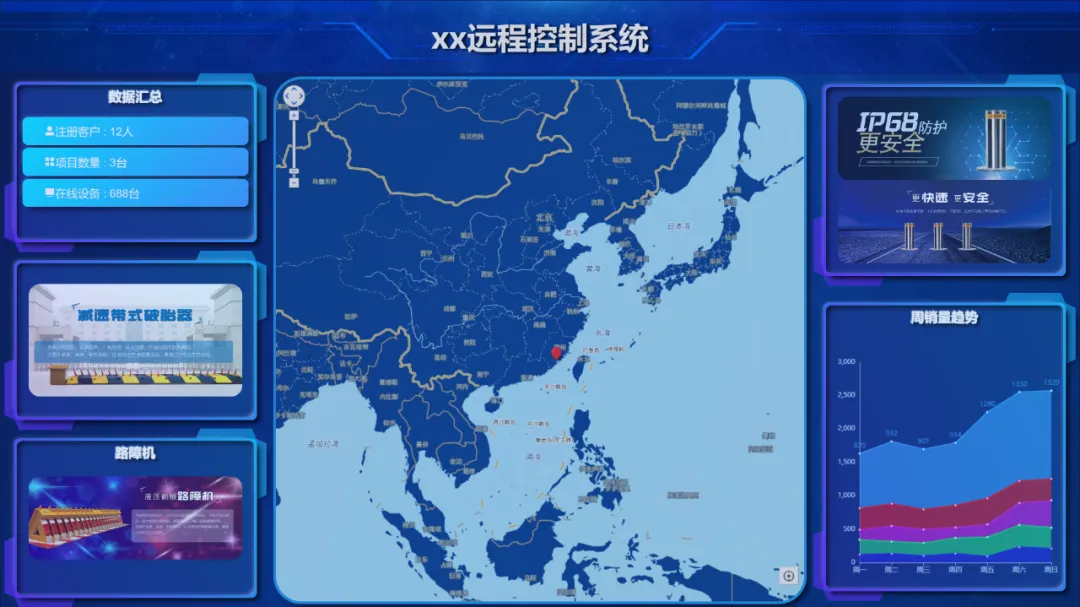

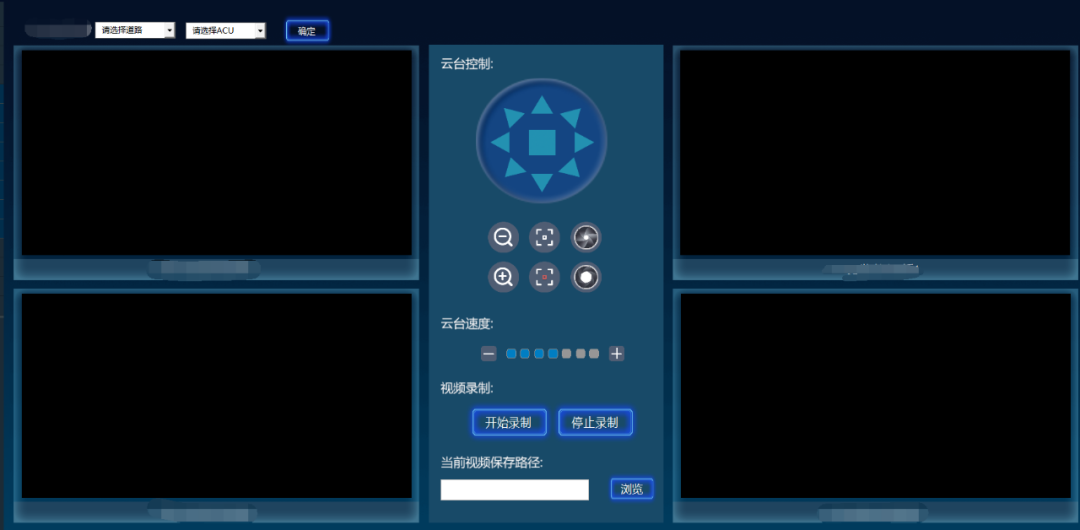

1、现场监控

各个项目通过地图进行分布显示，可根据当前用户权限进入对应的设备监控画面；

2、监控平台监控

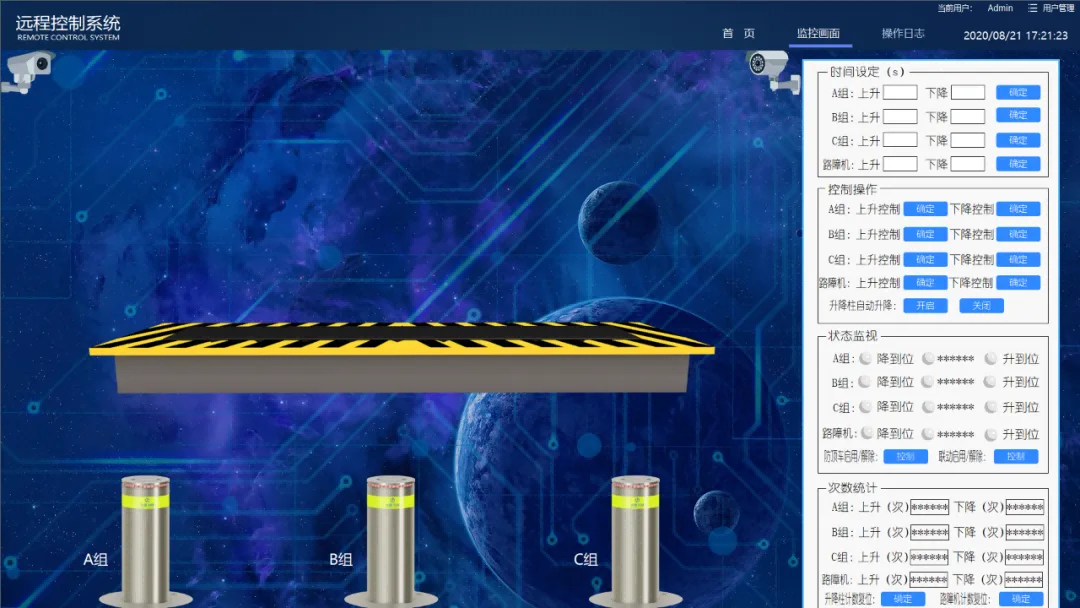

1.1、设备数据动态监控

对各个区域升降柱的实时运行状态、设备参数进行集中监控。实时监控升降柱的运行状态及相关参数，及时、准确的掌握升降柱的运转情况，紧急情况下可自动联动升降柱动作，保证升降柱的安全、可靠和经济运行。

1.2、设备状态监控功能

升降柱状态监控系统可直观地显示各区域升降柱的运转情况，及时了解各区域是否有异常。升降柱控制可采用远程及本地控制方式。异常紧急情况下可自动联动相应设备联动。升降柱现场可通过遥控实现对升降柱的单体、分组、成组的控制功能，通过遥控不同的按键实现不同的控制功能。

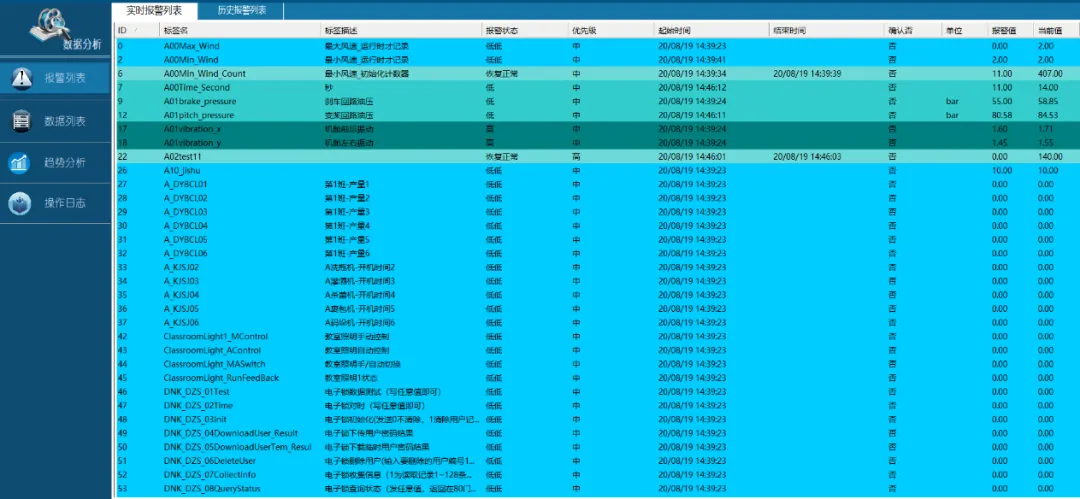

1.3、监控与报警系统日志

当系统中任何节点出现故障或异常，现场升降柱的相关状态、信号、参数出现异常、故障时，系统自动给出各种报警提示，如预设的语音报警、报警简报窗口显示、报警总表显示、报警操作、报警画面、图元变色、报警报表管理等。系统产生的报警信息保存，包括告警时间、告警等级、告警类别、告警描述、告警状态等。同时可以按相关属性对其进行操作、确认、过滤等。

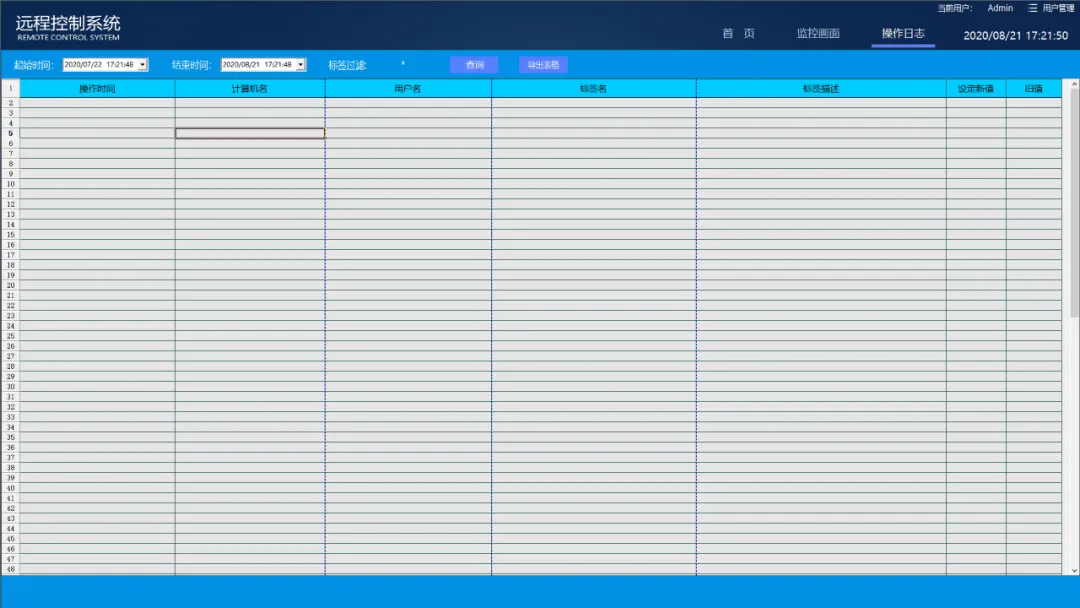

1.4、系统操作日志

当系统中有人对相关设备等进行了操作，系统都会记录相关操作计算机的操作事件记，录记录的内容包括：操作时间、计算机名、用户名、标签点名、标签点描述、设定新值、旧值和设置结果等；用户可根据相关设定条件（如时间，具体标签等）对事件记录进行查询，操作日志可设置起始和终止时间，可对标签名进行过滤，可将查询结果导出表格，方便用户进行事件追溯。

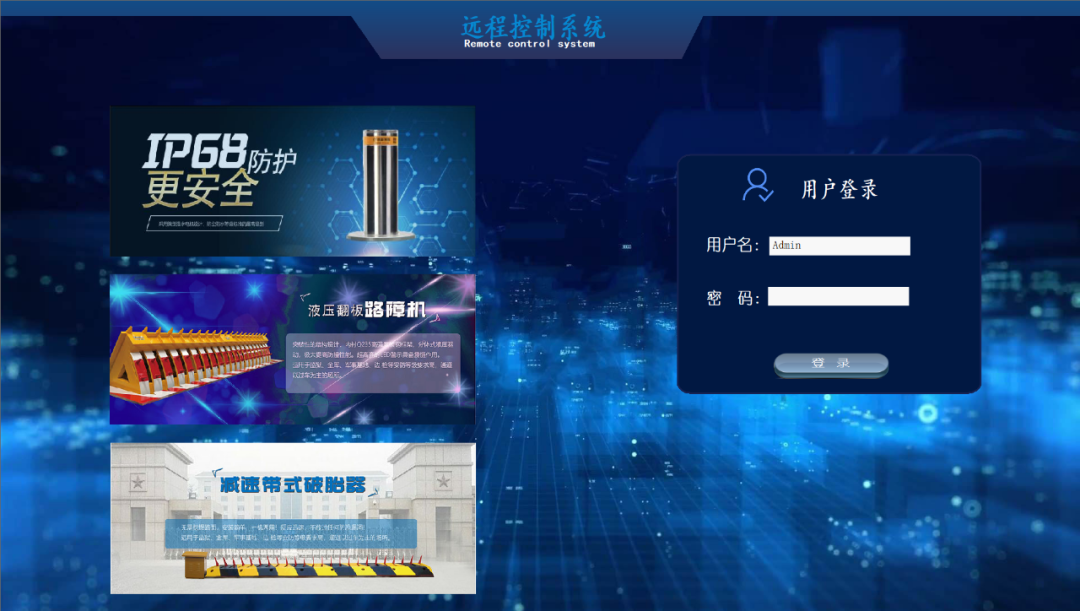

1.5、系统权限管理

系统可设置多重权限，精确到具体的标签点，图元，对于公司领导、运行人员、管理人员、检修人员等不同人员提供不同的用户界面、展现方式、数据信息等。在各类人员登录后，即可看到各自最关心的内容，提供差异化服务；实现系统的分级管理。如为运行人员提供设备的状态信息、告警信息、实时数据等数据应用服务；为管理人员提供各类监测数据的统计、变化趋势、状态信息等应用服务；为检修人员提供告警信息、变化趋势等应用服务。
